Dynamo to urządzenie, którego zasada działania fascynuje od lat, stanowiąc fundament wczesnej elektryfikacji. Choć dziś często zastępowane przez nowocześniejsze technologie, zrozumienie jego mechanizmu pracy wciąż jest kluczowe dla pojmowania podstaw elektrotechniki. W tym artykule przyjrzymy się bliżej, jak działa dynamo, jakie są jego kluczowe komponenty i dlaczego kiedyś było tak wszechobecne, a także porównamy je z rozwiązaniami, które je wyparły.
Kluczowe informacje o działaniu dynama
- Dynamo to prądnica prądu stałego (DC), która zamienia energię mechaniczną na elektryczną.
- Jego fundamentalne działanie opiera się na zjawisku indukcji elektromagnetycznej, odkrytym przez Faradaya.
- Główne komponenty dynama to stojan (magnes), wirnik (cewka), komutator i szczotki.
- Komutator jest kluczowy dla prostowania prądu przemiennego z wirnika na prąd stały.
- Typowe dynamo rowerowe generuje 6V i 3W, zasilając oświetlenie.
- Alternatory wyparły dynama w motoryzacji ze względu na wyższą wydajność, trwałość i produkcję prądu przemiennego.
Czym jest dynamo i dlaczego kiedyś było wszechobecne?
Prosta definicja: jak zamienić ruch w energię elektryczną?
Dynamo to rodzaj prądnicy, której głównym zadaniem jest przekształcanie energii mechanicznej, najczęściej w postaci ruchu obrotowego, w energię elektryczną. Co istotne, dynamo generuje prąd stały (DC - Direct Current). Jego działanie opiera się na fundamentalnym zjawisku fizycznym znanym jako indukcja elektromagnetyczna. Mówiąc najprościej, dynamo pozwala nam zamienić siłę obrotową, na przykład pochodzącą od obracającego się koła, na użyteczną energię elektryczną.
Od latarki w rowerze po zasilanie pierwszych fabryk – krótka historia dynama
Historia dynama jest nierozerwalnie związana z początkami elektryfikacji. Urządzenie to było kluczowe dla rozwoju technologii, znajdując zastosowanie w niezliczonych dziedzinach. Od prostych, domowych zastosowań, takich jak oświetlenie rowerowe, po zasilanie pierwszych maszyn w fabrykach i całych sieci energetycznych dynamo było sercem wielu wynalazków. Jego wszechobecność w XIX i na początku XX wieku świadczy o jego przełomowym znaczeniu dla cywilizacji.
Sekret dynama: magia fizyki, którą każdy może zrozumieć
Kluczowe zjawisko: czym jest indukcja elektromagnetyczna?
Podstawą działania każdego dynama jest zjawisko indukcji elektromagnetycznej, odkryte przez genialnego naukowca Michaela Faradaya. Według danych Wikipedia, indukcja elektromagnetyczna to zjawisko fizyczne polegające na wzbudzaniu siły elektromotorycznej (czyli napięcia elektrycznego) w przewodniku, który znajduje się w zmiennym polu magnetycznym lub porusza się względem pola magnetycznego. Wyobraźmy sobie, że mamy magnes i kawałek drutu. Gdy poruszamy drutem w pobliżu magnesu, w drucie pojawia się prąd elektryczny. To właśnie ta zasada pozwala dynamu generować energię.
Trzy filary działania: magnes, cewka i siła obrotu
Aby indukcja elektromagnetyczna mogła zajść i wytworzyć prąd, potrzebujemy trzech kluczowych elementów. Po pierwsze, magnesu, który wytwarza stałe pole magnetyczne. Po drugie, cewki czyli nawiniętego na rdzeniu drutu przewodzącego, w którym prąd zostanie zaindukowany. Po trzecie, niezbędna jest siła obrotu, która zapewnia względny ruch między magnesem a cewką. To właśnie ten ruch powoduje, że cewka "przecina" linie pola magnetycznego, a w konsekwencji indukuje się w niej prąd elektryczny.

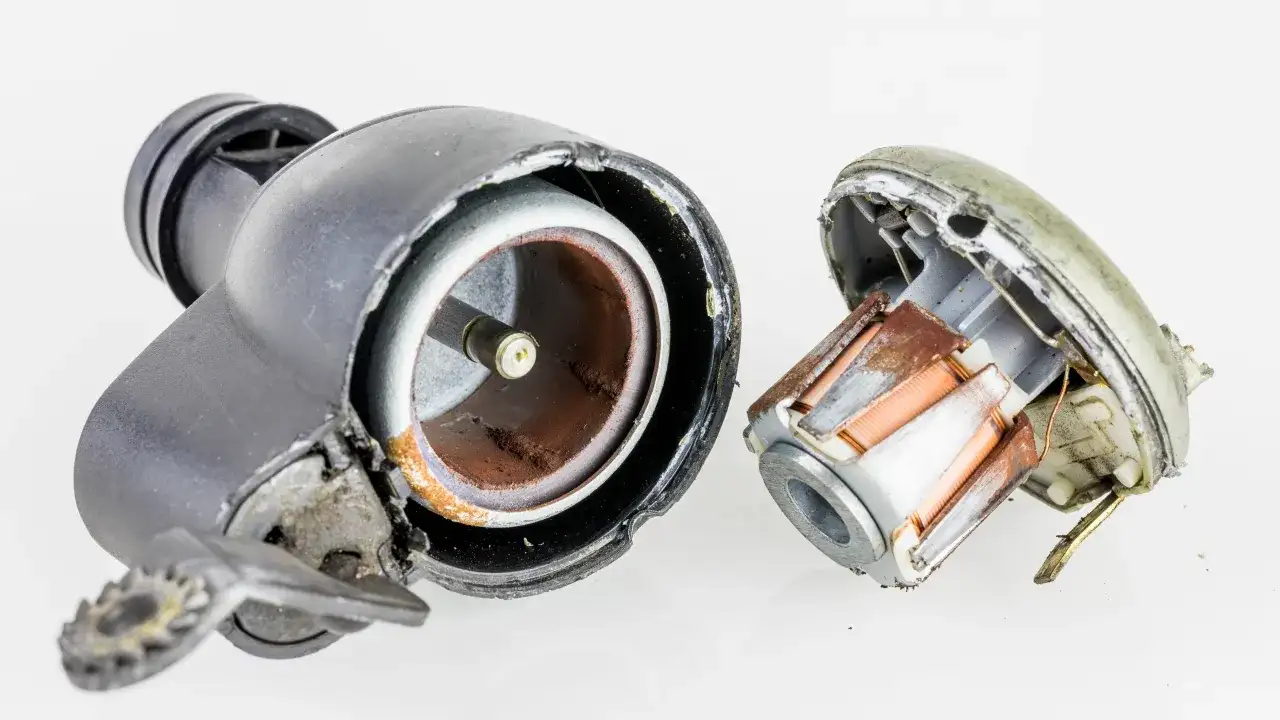

Anatomia dynama: co kryje się w jego wnętrzu?
Stojan i wirnik: nieruchome serce i obracająca się dusza urządzenia
Każde dynamo składa się z kilku kluczowych komponentów. Stojan (inaczej stator) to nieruchoma część urządzenia. W prostych dynamach jest to zazwyczaj magnes stały, w bardziej zaawansowanych może to być elektromagnes. Stojan odpowiada za wytworzenie stałego pola magnetycznego, w którym będzie się wszystko działo. Wirnik (zwany też twornikiem) to z kolei ruchoma część dynama. Składa się on z cewki nawiniętej na rdzeniu, umieszczonej wewnątrz stojana. To właśnie obracanie się wirnika w polu magnetycznym stojana jest głównym mechanizmem generującym prąd.
Komutator: genialny przełącznik, który tworzy prąd stały (DC)
Jednym z najbardziej charakterystycznych i kluczowych elementów dynama jest komutator. Jest to rodzaj obrotowego przełącznika, który odgrywa fundamentalną rolę w uzyskaniu prądu stałego. Podczas obrotu wirnika w polu magnetycznym, w jego uzwojeniach naturalnie indukuje się prąd przemienny (AC - Alternating Current). Komutator, obracając się razem z wirnikiem, w odpowiednim momencie odwraca kierunek połączenia cewki z obwodem zewnętrznym. Dzięki temu, mimo że w samej cewce płynie prąd przemienny, na wyjściu urządzenia otrzymujemy prąd stały (DC).
Szczotki: cichy pośrednik w przekazywaniu energii na zewnątrz
Ostatnim ważnym elementem dynama są szczotki. Są to zazwyczaj niewielkie elementy wykonane z materiału przewodzącego, najczęściej z grafitu lub węgla. Ich zadaniem jest utrzymywanie kontaktu elektrycznego z obracającym się komutatorem. Szczotki ślizgają się po powierzchni komutatora, odbierając od niego wyprostowany prąd stały i przekazując go do zewnętrznego obwodu, gdzie może być wykorzystany do zasilania urządzeń.
Dynamo w praktyce: jak to działa na przykładzie roweru?
Krok po kroku: od obrotu kołem do zapalonej żarówki

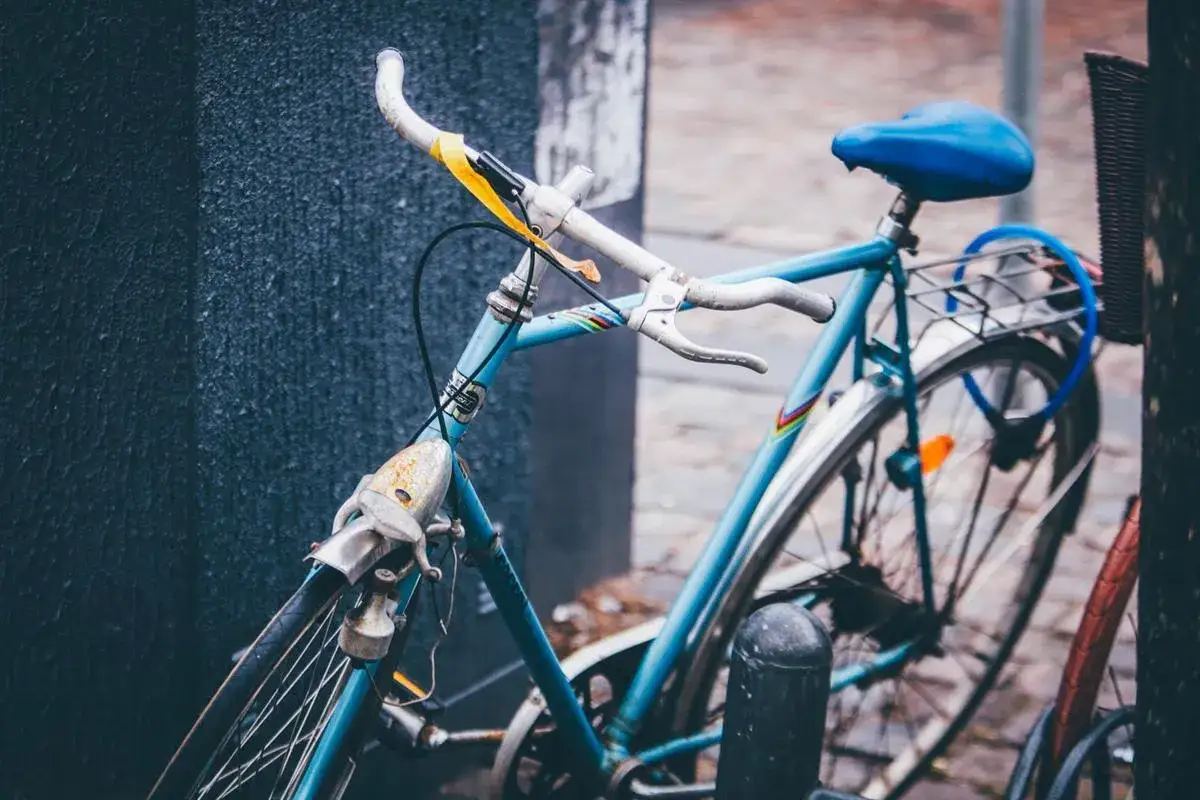

Najlepszym przykładem działania dynama, z którym wielu z nas miało do czynienia, jest dynamo rowerowe. Proces jest prosty: gdy rower jedzie, jego koło obraca się. W przypadku tradycyjnego dynama butelkowego, obracające się koło napędza małe kółko dynama, które z kolei wprawia w ruch obrotowy wirnik wewnątrz urządzenia. W przypadku nowocześniejszych rozwiązań zintegrowanych z piastą, ruch obrotowy jest przenoszony bezpośrednio. Ten ruch obrotowy wirnika w polu magnetycznym stojana generuje prąd elektryczny. Komutator i szczotki zamieniają go na prąd stały, który następnie płynie do oświetlenia roweru, zapalając żarówkę lub diody LED.
Dynamo butelkowe kontra dynamo w piaście – które rozwiązanie jest lepsze?
Na rynku rowerowym dominują dwa główne typy dynam: tradycyjne dynamo butelkowe, które montuje się obok koła i dociska do opony, oraz nowocześniejsze dynamo zintegrowane z piastą koła. Dynamo butelkowe jest zazwyczaj tańsze i łatwiejsze w montażu, ale ma swoje wady generuje większy opór podczas jazdy, jest bardziej podatne na uszkodzenia i ślizganie się po mokrej oponie. Dynamo w piaście jest droższe, ale znacznie wydajniejsze, bardziej niezawodne i praktycznie niewyczuwalne podczas jazdy. Standardowe parametry dla dynam rowerowych to zazwyczaj 6V napięcia i 3W mocy, choć istnieją też mocniejsze wersje.
Dlaczego przy włączonym dynamie pedałuje się ciężej?
Każdy rowerzysta, który korzystał z dynama, zauważył, że pedałowanie staje się nieco trudniejsze, gdy dynamo jest włączone. Jest to bezpośredni efekt zasady zachowania energii. Energia mechaniczna, którą wkładamy w pedałowanie, jest częściowo przekształcana przez dynamo w energię elektryczną. Ta zamiana wymaga dodatkowego wysiłku, ponieważ dynamo stawia opór obracającemu się wirnikowi. Im większa moc generowana przez dynamo, tym większy opór odczuwamy.
Dynamo kontra alternator: dlaczego Twój samochód nie ma już dynama?
Prąd stały (DC) vs prąd przemienny (AC) – kluczowa różnica techniczna
Podstawowa różnica między dynamem a alternatorem leży w rodzaju prądu, który generują. Jak już wspomnieliśmy, dynamo, dzięki zastosowaniu komutatora, wytwarza prąd stały (DC). Alternator natomiast, który jest standardem w nowoczesnych pojazdach, generuje prąd przemienny (AC). Choć prąd przemienny może być bezpośrednio wykorzystywany w niektórych zastosowaniach, w samochodach jest on zazwyczaj prostowany do prądu stałego za pomocą specjalnego układu elektronicznego zwanego prostownikiem (najczęściej zbudowanego z diod). Ta możliwość łatwego przekształcenia prądu przemiennego na stały jest jedną z zalet alternatorów.
Wydajność i trwałość: argumenty, które zdecydowały o zwycięstwie alternatora
Istnieje kilka kluczowych powodów, dla których alternatory całkowicie wyparły dynama w motoryzacji, proces ten rozpoczął się już w latach 70. XX wieku. Przede wszystkim, alternatory są znacznie wydajniejsze, szczególnie przy niskich obrotach silnika, co jest kluczowe podczas postoju na światłach czy jazdy w korku. Generują one więcej prądu przy tej samej prędkości obrotowej. Ponadto, alternatory są zazwyczaj lżejsze, bardziej kompaktowe i trwalsze od dynama. Mniejsza liczba ruchomych części i brak mechanicznego komutatora (który ulega zużyciu) przekładają się na większą żywotność. Co więcej, alternatory generują mniej zakłóceń elektrycznych, co jest ważne dla nowoczesnej elektroniki pokładowej.
Czy alternator to po prostu dynamo bez komutatora?
Choć oba urządzenia opierają się na tej samej fundamentalnej zasadzie indukcji elektromagnetycznej, alternator nie jest po prostu dynamem pozbawionym komutatora. Konstrukcja alternatora jest inna. Zazwyczaj to pole magnetyczne obraca się (wytwarzane przez wirnik z elektromagnesem), podczas gdy uzwojenia, w których indukuje się prąd, są nieruchome (stojan). Taka budowa jest bardziej efektywna w generowaniu prądu przemiennego. Proces prostowania prądu odbywa się elektronicznie za pomocą diod, co jest znacznie bardziej wydajne i niezawodne niż mechaniczny komutator w dynamie.
Czy dynamo odeszło do lamusa? Gdzie jeszcze je dziś znajdziemy?
Małe elektrownie wodne i wiatrowe: drugie życie dynama
Choć w motoryzacji dynama zostały wyparte przez alternatory, zasada ich działania zamiana energii mechanicznej na elektryczną nadal znajduje zastosowanie. W niektórych małych elektrowniach wodnych czy wiatrowych stosuje się generatory prądu stałego, które działają na podobnej zasadzie do dynama. Są one często wybierane ze względu na prostotę konstrukcji i możliwość bezpośredniego wytwarzania prądu stałego, który może być magazynowany w akumulatorach lub wykorzystywany do zasilania specyficznych urządzeń.
Przeczytaj również: Ile kalorii spalisz na rowerze podczas 40 km? Sprawdź to!
Zestawy edukacyjne i projekty DIY: dynamo jako narzędzie do nauki fizyki
Dynamo pozostaje niezastąpionym narzędziem w świecie edukacji i projektów typu "zrób to sam" (DIY). Jest to doskonały sposób na praktyczne zademonstrowanie podstawowych zasad fizyki, takich jak indukcja elektromagnetyczna i konwersja energii. Dzieci i młodzież, budując własne proste generatory, mogą na własne oczy zobaczyć, jak ruch zamienia się w iskrę elektryczności, co czyni naukę bardziej angażującą i zrozumiałą.
